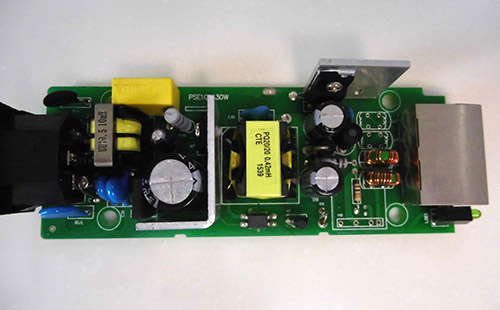

在PCBA焊接過程中，需要對一些插件元器件進行加工剪腳，在過完?duì)t后，對于一些引腳比較長的元器件還需進行剪腳。很多人對元器件的出腳長度常有很多疑問，接來就來談一下PCBA焊接的管腳出腳標準。

對于一般元器件引腳出板長度需控制在0.8mm-3.0mm以內，具體要根據元器件的類型來決定。如：變壓器電子元器件的引腳長度需在2.5mm以上。

元器件成型方式大致分為立式成型和臥式成型兩種，元器件成型管腳長度分為三種：

（1）.元件成型管腳長度=元件管腳伸出長度（L）+PCB板厚（T）

（2）.元件成型管腳長度=元件管腳伸出長度（L）+PCB板厚（T）+抬高于PCB板面高度（H）

（3）.元件成型管腳長度=元件管腳伸出長度（L）+PCB板厚（T）+抬高于PCB板面高度（H）+元件本體高度

根據最新的IPC-A-610F的3個等級標準，1級不影響組裝；2級不超過2.5mm，3級不超過1.5mm。

IPC是國際通用的標準，一般在實際的PCBA焊接中還需要根據客戶的要求及元器件類型來決定。從焊點可靠性方面考慮，引腳過短會影響焊點的外觀形態進而導致焊點強度和可靠性不足的問題。
